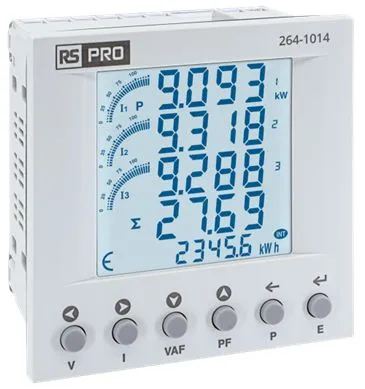

RS PRO 264-1014 Energy Meter

รายละเอียดสินค้า RS PRO 264-1014

RS PRO เป็น panel mounted multi-function power/energy meter แบบแผงที่มอบฟังก์ชันวัดหลายประการสำหรับการตรวจสอบการใช้พลังงานอย่างแม่นยำ

มิเตอร์ออกแบบสำหรับการติดตั้งบนแผงควบคุม รองรับการวัดทั้งแบบ 1 และ 3 เฟส มีหน้าจอ LCD, เอาต์พุต pulse และพอร์ตสื่อสาร Modbus RS485 เหมาะสำหรับการเก็บข้อมูลและการรวมเข้ากับระบบควบคุม

คุณสมบัติหลัก

• Cutout: 31.5 mm (สูง) x 91.5 mm (กว้าง)
• Display Type: LCD (Digit Height 6.35 mm)
• รองรับ Number of Phases: 1, 3
• Number of Inputs: 3 x (Current Transformers) และ 3 x (Voltage) และ Neutral
• Number of Outputs: 1 (Pulse)
• Communication Port Type: Modbus RS485
• Pulse Output: Yes
• Depth: 50 mm
• Meter Accuracy: ±0.5% (Current), ±0.5% (Voltage), ±Class 1 (Active Energy)
• Measurement Range: 19-519 V ac (Phase), 11-300 V ac (Phase and Neutral), 45-65 Hz, 10 mA-5 A
• Operating Temperature: -10°C ถึง +55°C
• Approvals: IEC/EN62053-21, IEC/EN62053-23, IEC/EN61326-1 และรายการมาตรฐาน EMC/ความปลอดภัยที่ระบุ

ประโยชน์ในการใช้งาน

• ให้การวัดพลังงานและพารามิเตอร์ไฟฟ้าที่แม่นยำด้วยความถูกต้องที่ระบุ
• การติดตั้งแบบแผงช่วยให้รวมเข้ากับตู้ควบคุมได้ง่าย
• มีพอร์ต Modbus RS485 และ pulse output เพื่อการรวมระบบและการจัดเก็บข้อมูล

งานที่เหมาะสำหรับการใช้งาน

• การตรวจสอบการใช้พลังงานในตู้ควบคุมและระบบไฟฟ้า
• การวัดและมอนิเตอร์แบบ 1 เฟสหรือ 3 เฟส

ตัวอย่างการประยุกต์ใช้งาน

• ติดตั้งบนแผงควบคุมเพื่อมอนิเตอร์พลังงานและส่งข้อมูลผ่าน Modbus RS485

สเปกทางเทคนิคที่สำคัญ

• Cutout Height: 31.5 mm
• Cutout Width: 91.5 mm
• Display Type: LCD
• Number of Phases: 1, 3
• Number of Inputs: 3 x (CT) และ 3 x (Voltage) และ Neutral
• Number of Outputs: 1 (Pulse)
• Communication Port Type: Modbus RS485
• Pulse Output: Yes
• Depth: 50 mm
• Digit Height: 6.35 mm
• Meter Accuracy: ±0.5% (Current), ±0.5% (Voltage), ±Class 1 (Active Energy)
• Measurement Range: 19-519 V ac (Phase), 11-300 V ac (Phase and Neutral), 45-65 Hz, 10 mA-5 A
• Operating Temperature: -10°C ถึง +55°C
• Approvals: รายการมาตรฐาน IEC/EN ที่ระบุในสเปค

ข้อได้เปรียบของผลิตภัณฑ์

• เป็นอุปกรณ์วัดและมอนิเตอร์พลังงาน แตกต่างจาก Pilz ที่เป็นชุดปุ่มควบคุม และแตกต่างจาก CT/เซนเซอร์ (LEM, KEMET, Sifam) ที่เป็นอุปกรณ์วัดกระแสโดยตรง
• มีความสามารถด้านการสื่อสาร (Modbus RS485) และเอาต์พุตพัลส์ ซึ่งผลิตภัณฑ์อื่นในรายการไม่ได้ระบุ

ข้อควรพิจารณา

• ขนาดช่องตัด (Cutout) 31.5 x 91.5 mm ต้องตรวจสอบให้เข้ากับแผง
• เลือกแบบ 1 หรือ 3 เฟสตามการใช้งาน
• ตรวจสอบช่วงการวัด (Voltage/Current/Hz) และความถูกต้องตามสเปค
• อุณหภูมิการทำงานอยู่ระหว่าง -10°C ถึง +55°C
